CSE_lecture18:network-ip-2

Network Layer - 2

case study: BGP

每个region都希望实现自己的policy，比如某些region不想把数据发给其他某些region，或者不允许经过某些路径

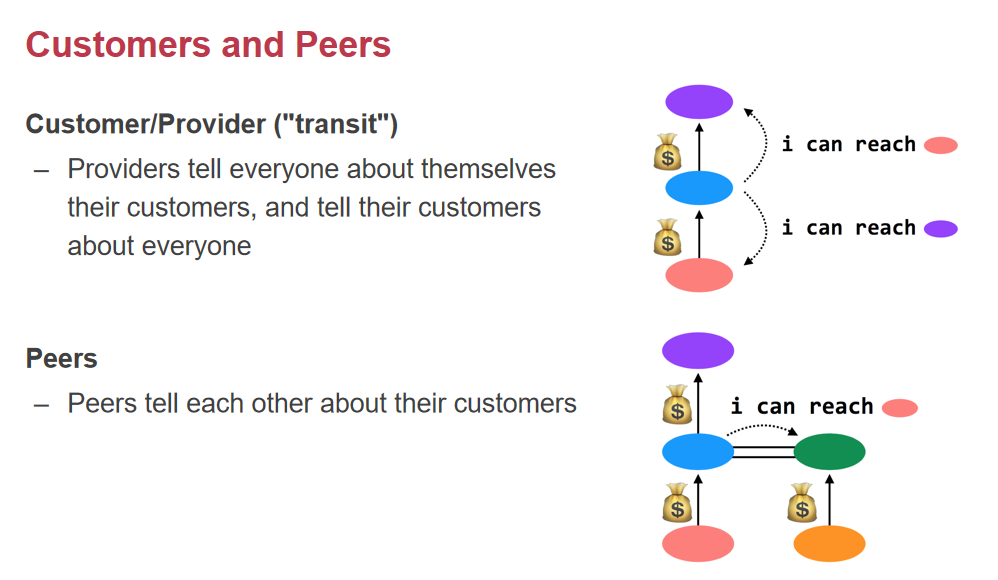

典型BGP的角色有：

• customer/provider: customer为provider提供的流量付费，因为低级的AS需要向高级的AS购买流量
• peers: 流量平等，不存在隶属关系，不互相付费

节点会广播自己能访问的节点，如向peer广播自己的customer，从而使其他节点经过自己，获得更多钱

最佳的路径为customer > peer > provider，即优先选择自己的customer，以谋取更多利润

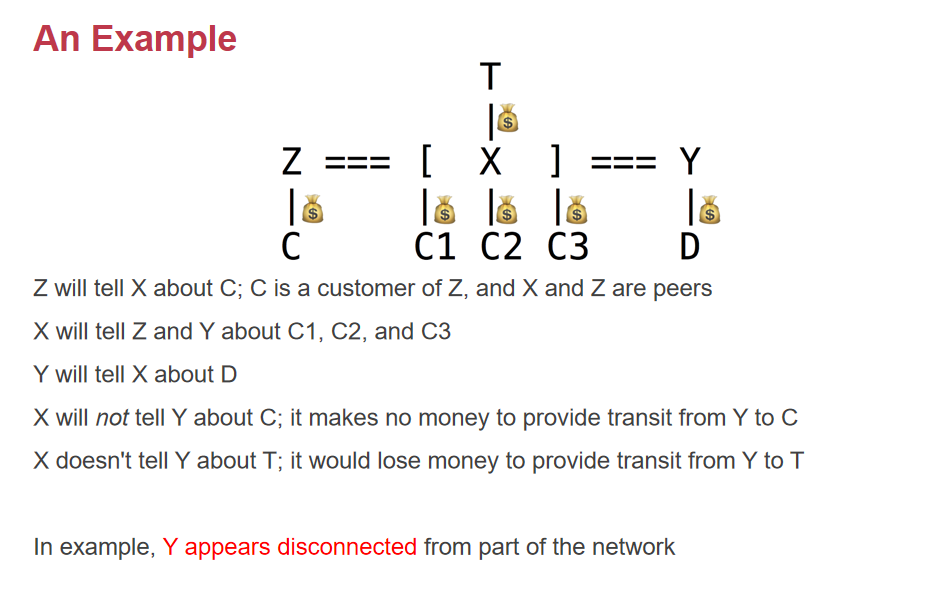

在这个例子中Y看不到C和T节点，这似乎让Y显得没有连上网络，但BGP不阻止这种现象，因为该图是一个简化图，Y也可以通过自己的customer和provider找到这些节点，而Tier-1的节点全球只有十几个（视频网站可能导致peer之间出现付费）

BGP使用path-vector，此时cost中不只有时间，更多的是考虑金钱

BGP具有高可扩展，实现简单的特点，但也有不稳定，很脆弱，不安全的问题

case: NAT

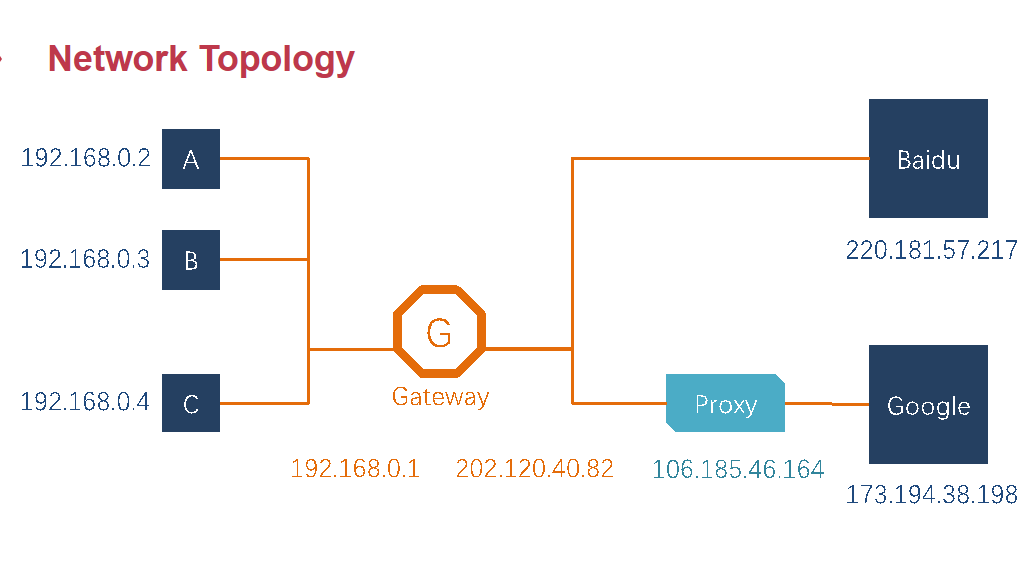

192.168前缀的地址是内部地址，无法进入公网，如192.168.0.0/16，这是因为IPv4的地址数太少，无法让家里的设备都拥有唯一的IPv4地址，因此需要地址转换，即NAT

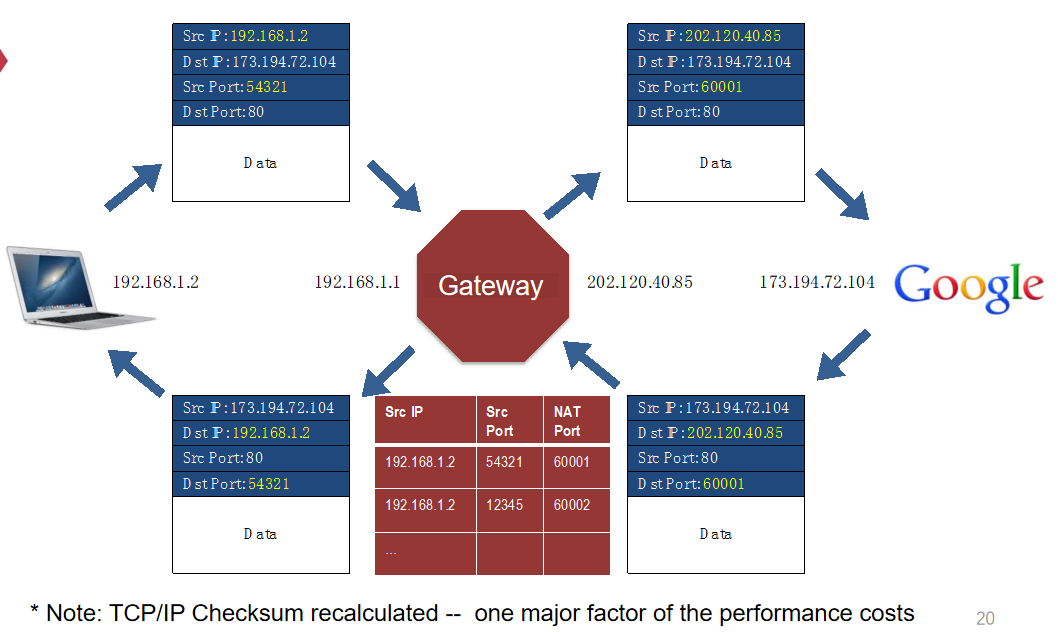

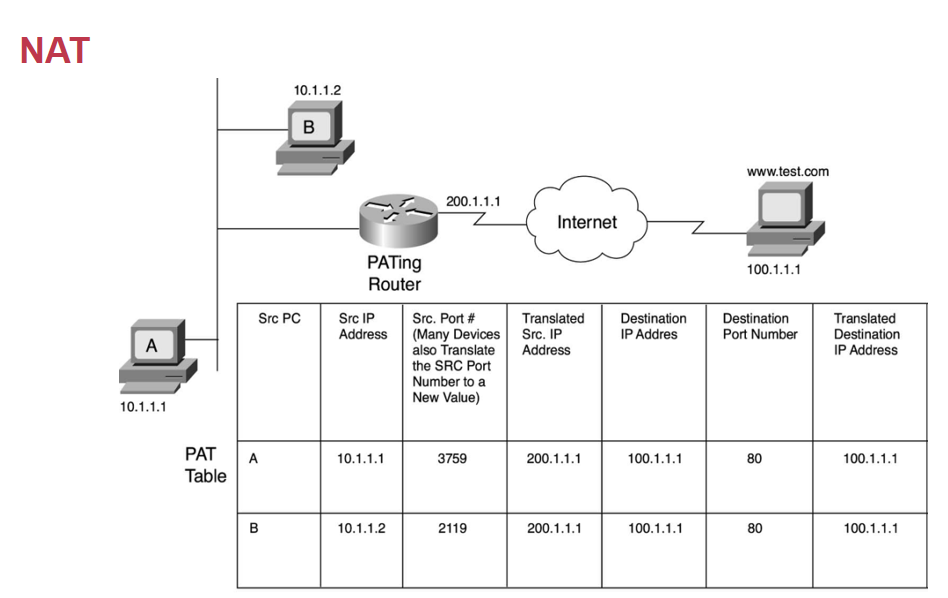

内网的地址通过路由器访问Internet，但是这会导致内网设备的地址都是路由的地址，因此需要端口进行区分，从而实现IP的复用。具体而言，路由器需要维护一张表，实现内网地址和端口的对应关系

注意内网的设备自己也会有端口，相同内网IP的不同端口对应的NAT端口也是不同的

NAT的缺点在于，端口属于TCP的概念，却被用于IP协议，破坏了分层架构

case: Ethernet Mapping

以太网分为半双工和全双工两大类，半双工只能发不能收，或者只能收不能发，而全双工既能发也能收

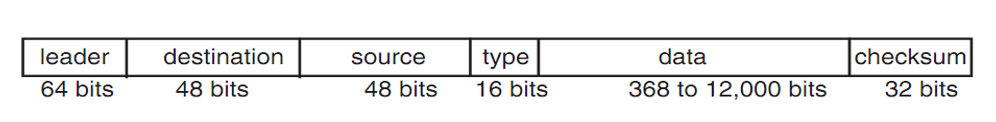

这里的destination和source为48位，即MAC地址

以太网同样有ethernet_send和ethernet_handle，后者现在基本只用于接收，因为IP协议来做转发

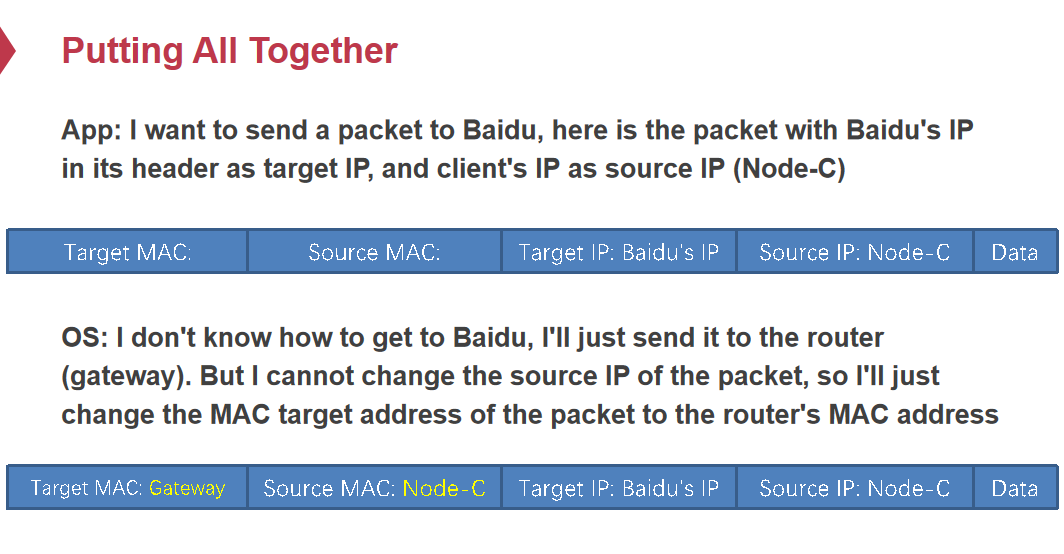

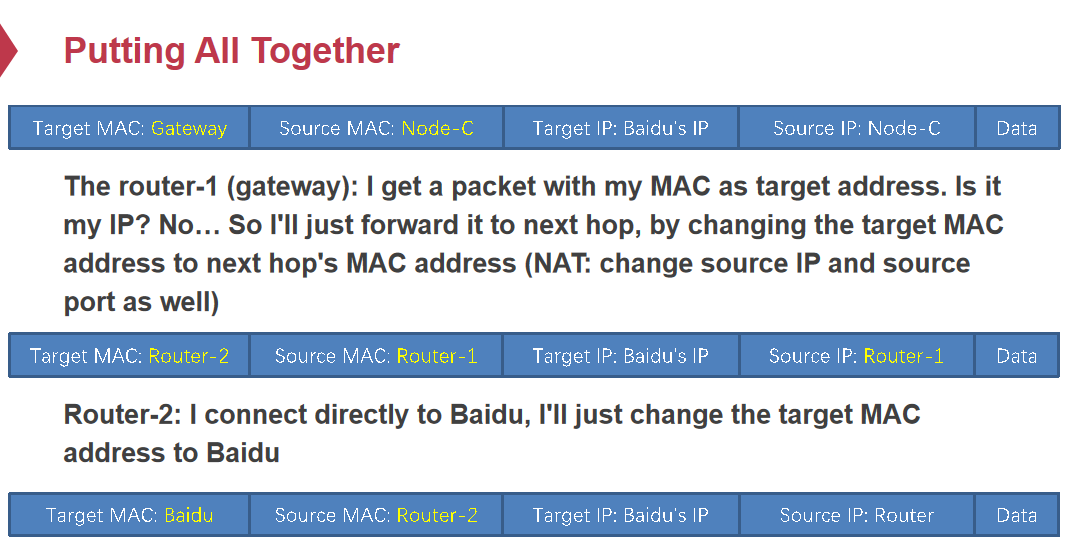

为了实现以太网之间的连接，需要将IP的包转为以太网的包，并实现source和destination的MAC地址的连接。因此需要IP地址和以太网MAC地址的映射，即ARP表

当有人询问IP地址的MAC地址时，听到的节点都可以将这个映射关系记录在ARP表中，因此只需要任意人的询问即可，不一定需要自己询问

而RARP协议则反过来通过MAC地址知道IP地址

可以将默认设置为路由器的MAC地址，防止ARP表将多个跨网络的MAC地址都记录为该路由器的地址

隐患在于ARP poison，因为ARP表会出现道听途说问题，hacker可以据此修改其他节点中ARP表的IP与MAC的对应关系

为了对抗ARP spoofing，可以写死ARP表，或者使用ARPwatch监测问题

data-plane: packet forwarding

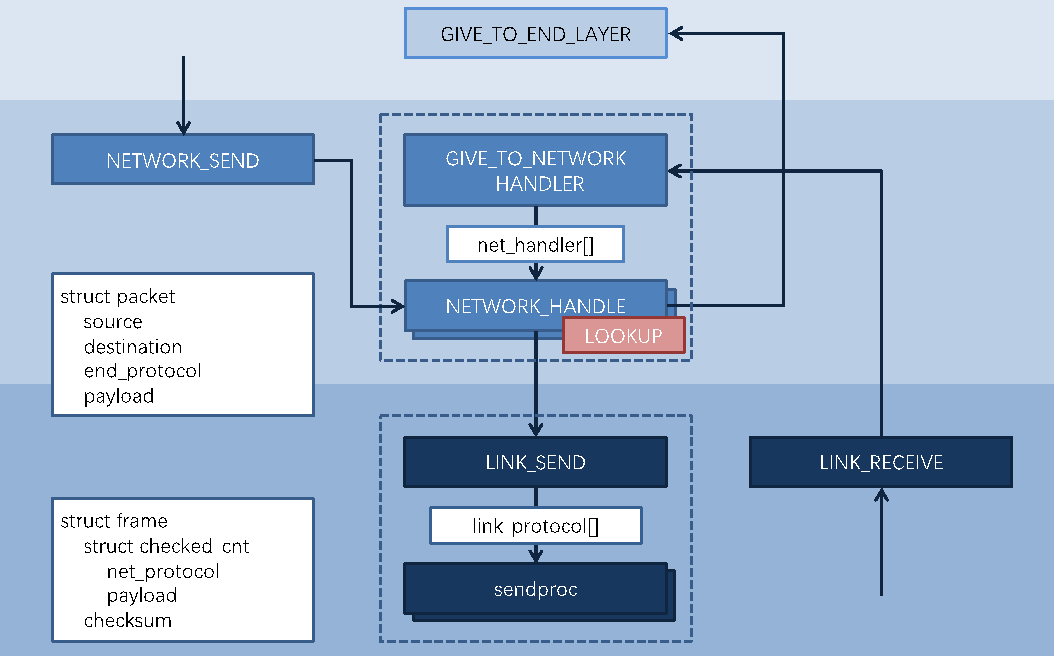

network_handle检查包是否是发给自己的，如果是就向上走，否则向下进入link_send继续转发

在forward一个IP包时，需要在forwarding table中检查是否知道destination，知道就走link，不知道就丢包；每转发一次TTL减一，为零时丢包；更新checksum（仅因为TTL更新）；最后发出去
