CSE_lecture25:GPUs and FlashAttention

More on GPUs, tiling and FlashAttention

case study: GPU

GPU的基础单元为SM，每个SM上有多个warp，在同一个warp上都会执行同一个指令，有32个SIMD线程

现代GPU，如H100，引入了tensor core，即脉冲阵列；同时core变得更具体，定制浮点数计算；还降低了用于图形学的SFU数量。但整体架构没有很大区别

SIMT使得多核程序也能在GPU上运行，thread会group成thread block，使得它们能够运行在同一个SM上，便于同步；一个grid（一个应用）包含了多个thread block

GPU的thread数量被定死，但用户可以使用任意数量的thread，只需要将其划分成多个thread block，GPU会根据SM数均分thread block；而每个thread block也会被拆分成多个wrap

GPU的存储为memory hierarchy，每个wrap有自己的register file和自己的cache，访问register的cycle数少，而访问cache和DRAM会逐层增多

在同一个warp的所有thread共享相同的program counter，因此这些线程同一时间只能做同一件事。当遇到control flow时，需要使用masking，但可能导致CUDA程序出现死锁问题

现代GPU不会再出现死锁问题，因为每个ALU有自己的PC，但这些thread还是共享相同的decoder，在不同thread可以执行不同分支的情况下，尽可能让它们还是跑同一指令

thread block的优点在于可以让里面的thread共享SM上的shared memory，同时可以方便进行thread之间的同步。而访问global memory将会很耗时，即cycle数很多的同时bandwidth也很小，同时load unit很少

example revisited: vector add

向量相加很适合GPU进行并行计算。为了知道当前线程操作的数据位置i，需要确定自己是哪个thread block idx的第几个线程：

__global__ void vecAddKernal(const float* A, const float* B, float* C, int n){
    i = blockDim.x + blockIdx.x + threadIdx.x
    if (i < n){
        C[i] = A[i] + B[i];
    }
}

但这种计算方式性能很差，即受限于访存

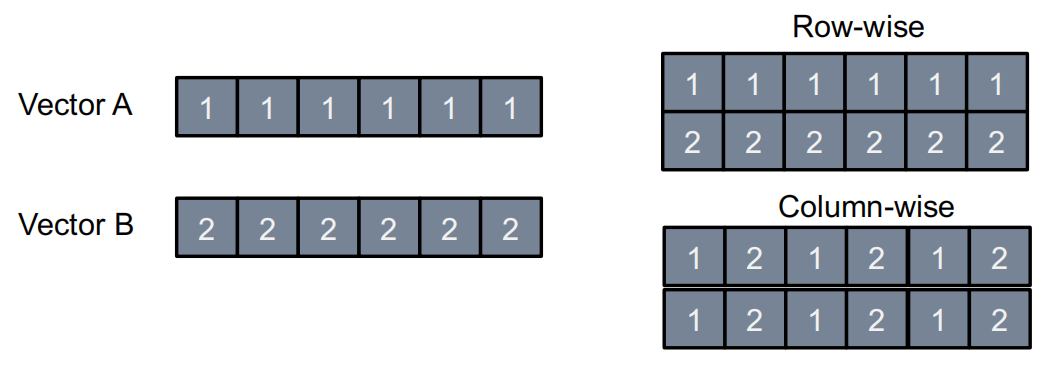

两个向量的存储有两种类型，行存和列存：

由于一次读取会将多个byte读取上来，因此列存的访存次数更少，缺点是需要进行一次列存的转换

optimizing attention computation: analysis from a memory access perspective

除了softmax的核心均为矩阵乘法，因此重点优化矩阵乘法，而矩阵乘法的FLOPS数量级为 $O(n^3)$

受限于带宽，在访存时为了加速，尽量访问SRAM（如registered files），而减少HBM（如global memory）的访问

对于矩阵A(N*K)和B(K*M)相乘得到C(N*M)，要尽可能控制内存访问。假设一次内存读取会读上来BB个bytes，且为行存

for i in 0..N:
    for j in 0..M:
        for k in 0..K:
            HBM_read(A[i][k])
            HBM_read(B[k][j])
            C[i][j] += A[i][k] * B[k][j]
        HBM_write(C[i][j])

这个简单的实现没有利用一次读取BB个bytes的特性，因此的数量级为 $O(NMK*BB)$

for i in 0..N:
    for j in 0..M:
        for k in 0..K:
            if k % BB == 0:
                HBM_read(A[i][k]) # will read A[i][k:k+BB]
            HBM_read(B[k][j]
            C[i][j] += A[i][k] * B[k][j]
    if j % BB == 0:
        HBM_write(C[i][j]) # will write C[i][j:j+BB]

这个代码利用了访存优化，但受限于B矩阵按列读取，故数量级依然为 $O(NMK*BB)$

for i in 0..N:
    for k in 0..K:
        HBM_read(A[i][k])
        for j in 0..M:
            if j % BB == 0:
                HBM_read(B[k][j])
                HBM_read(C[i][j])
            C[i][j] += A[i][k] * B[k][j]
        if j % BB == 0:
            HBM_write(C[i][j])

通过交换j和k的循环，使得B矩阵也是按行读取的，从而可以利用到访存优化，数量级降低到 $O(NMK)$

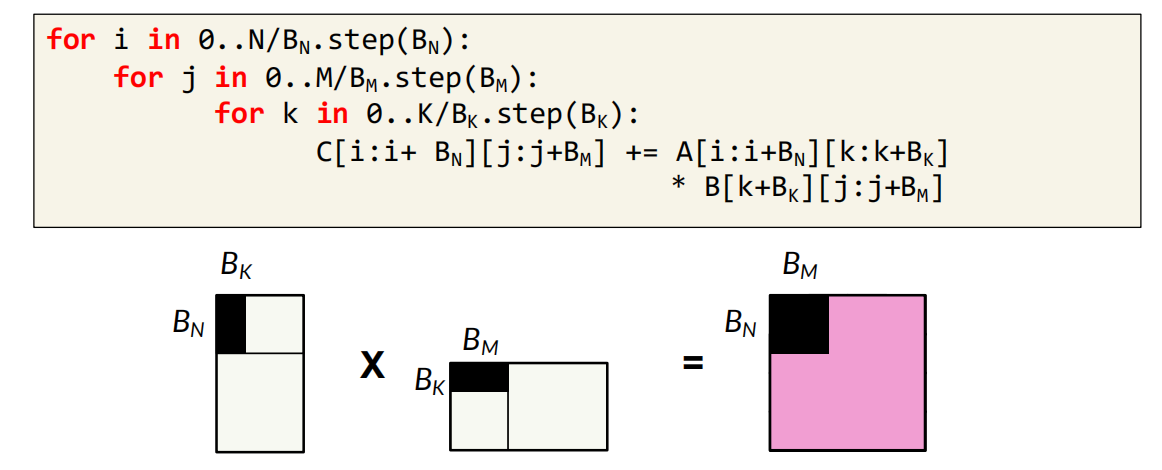

使用tiling进一步降低访存次数，即将矩阵乘法进行分块

for i in 0..N/BN.step(BN):
    for j in 0..M/BM.step(BM):
        for k in 0..K/BK.step(BK):
            load(A[i:i+BN][k:k+BK])
            load(B[k+BK][j:j+BM])
            C[i:i+BN][j:j+BM] += A[i:i+BN][k:k+BK] * B[k+BK][j:j+BM]
        write(C[i:i+BN][j:j+BM])

此时访存次数为：$O(\frac{N}{BN} \times \frac{M}{BM} + 2 \times \frac{N}{BN} \times \frac{M}{BM} \times \frac{K}{BK})$，进一步下降。当然这些数据应当放在SRAM上，因为SRAM有20MB，足够放下

tiling可以更改i, j, k的顺序，其改变的是分母的因子

使用auto tuning来选择最为合适的BM, BN, BK

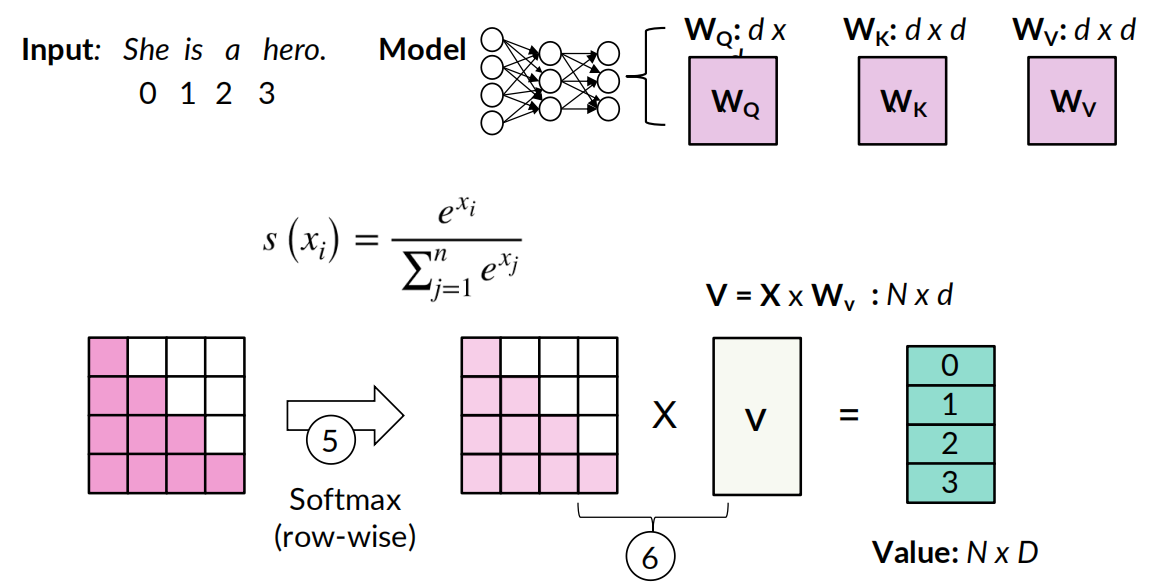

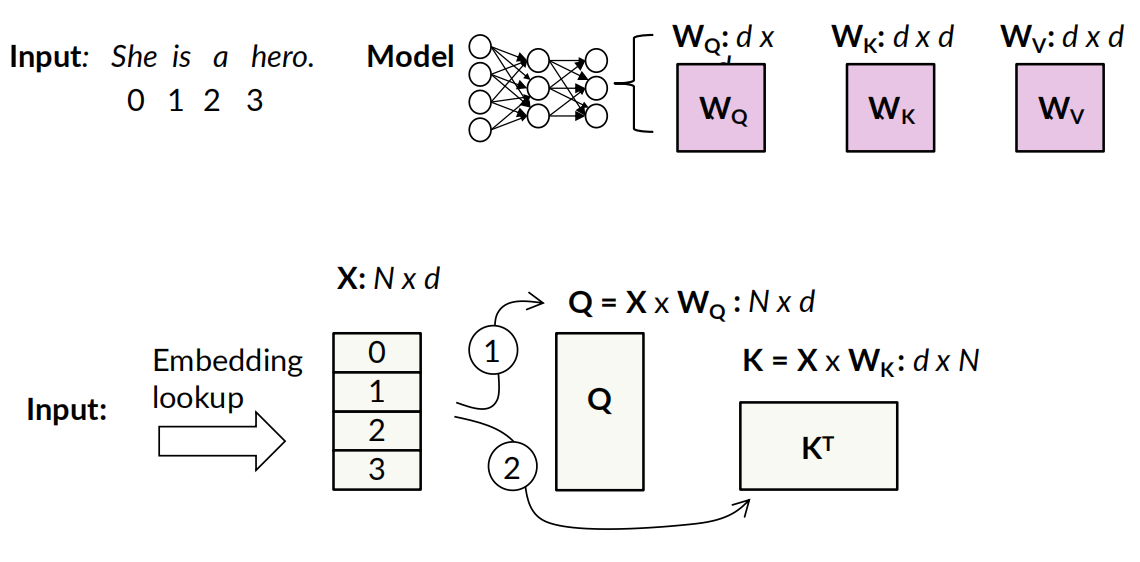

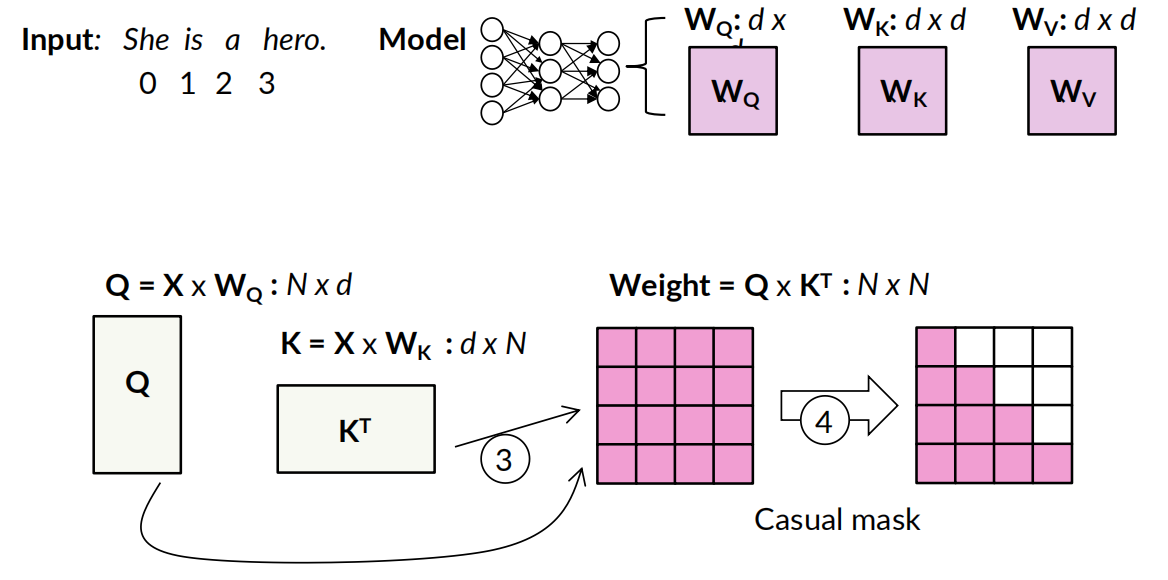

在attention中，由于N远大于d，在tiling情况下，认为矩阵乘法和softmax的访存复杂度约为 $O(n^2)$，因此性能受限于上下文长度

flash attention进一步优化复杂度，即对attention的多步操作进行合并

忽略softmax，则只用考虑 $QK^TV$，这可以进一步优化复杂度：

for i in 0..N/BQ.step(BQ):  ## Iterate over the Q
    load(Q[i:i + BQ , 0:d])
    write(O[i:i + BQ , 0:d])
    O[i:i + BQ , 0:d] = 0
    for j in 0..N/BK.step(BK):
         load(KT[0:d,j:j+ BK ])
         load(V[j:j+ BK, 0:d])
         O[i:i+BQ ,0:d] += Q[i:i+BQ,0:d] * KT[0:d,j:j+ BK ] * V[j:j+ BK, 0:d]
      write(O[i:i + BQ , 0:d])

假设GPU缓存量大小为：$M \sim = B_Q * d$，那么复杂度为：$O(\frac{N^2d^2}{M})$，而d往往远小于B_Q

现在将softmax考虑进来，使用online softmax来优化归一化需要整行值的问题
